パートターン
UTA型
Overview
製品概要
揺動型：メス軸
UTA型トルクアクチュエータは、ねじ機構付きピストンによりトルクを発生させ、所定の角度で回転できる揺動型油圧アクチュエータです。小型・軽量の上、高いトルクを発生させるため、様々な設備、機器の駆動部に活用されています。
標準仕様以外にも、回転角度の変更や、没水・没油仕様への対応も可能です。
また、リミットスイッチや各種弁ならびに手動操作ユニット等の付属品とのセット販売も承っております。
本製品は受注生産品です。価格・納期については弊社までお問い合わせ下さい。
Features
特長
小型・軽量・高トルクの三拍子揃った油圧ロータリーアクチュエータ
特長
小型・軽量かつ高トルク
流量調整によるスピード制御が容易
取付方向の制限無し
難燃性 水・グリコール系作動液「ハイドールCB-1」使用可能

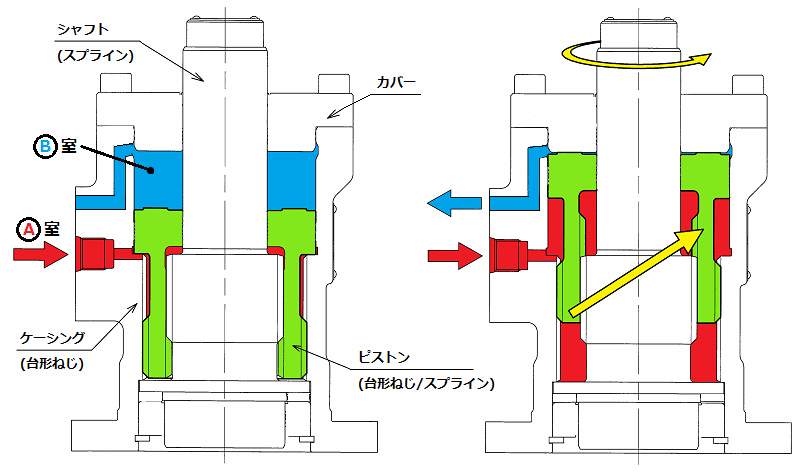

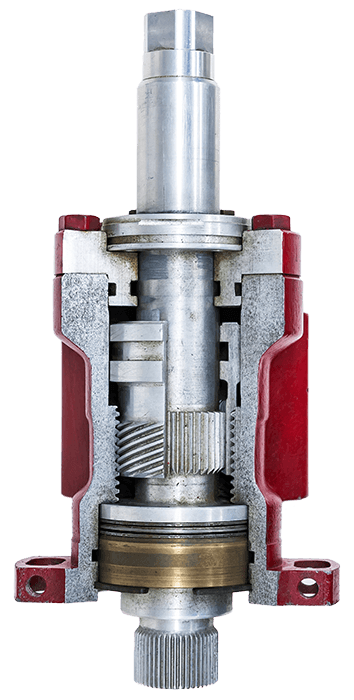

作動原理
- Ａ室に作動油を送り込む
- 油圧力によって●ピストンが押し上げられる。（Ｂ室の作動油が押し出される。）
- ピストンがケーシングの台形ねじに沿って回転し、上昇する。（油圧力⇒機械力（螺旋運動）への変換）
- ピストンとスプラインで連結されたシャフトが回転し、トルクが発生する。（螺旋運動⇒回転運動への変換）
- ピストン上端がカバーに接触することにより、ストロークエンドとなり作動停止する。Ｂ室に作動油を送り込むことで逆回転のトルクが発生します。

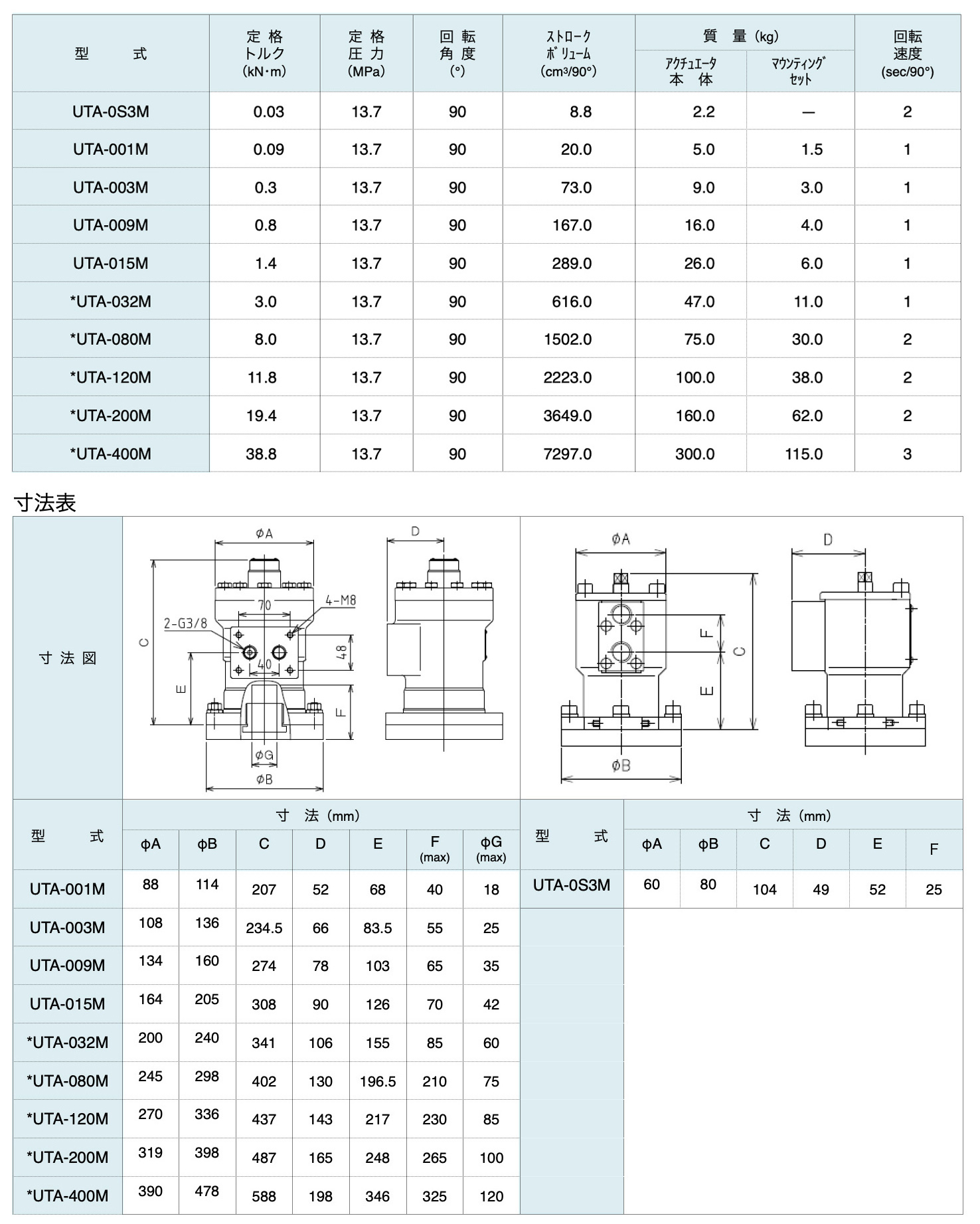

Specifications
仕様例
UTA型トルクアクチュエータ
●本表は予告なく変更することがありますので、ご了承下さい。●性能は代表値を示します。●表記以外のトルク、回転角度をお求めの場合は、別途ご相談下さい。
Related Sets
関連するセット製品

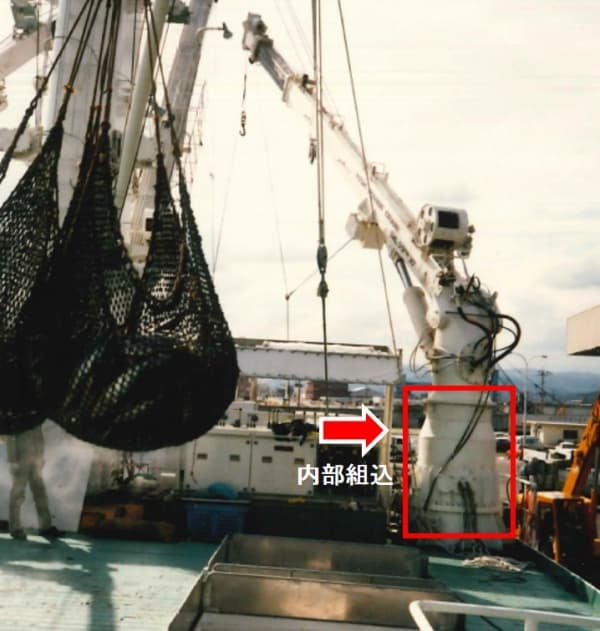

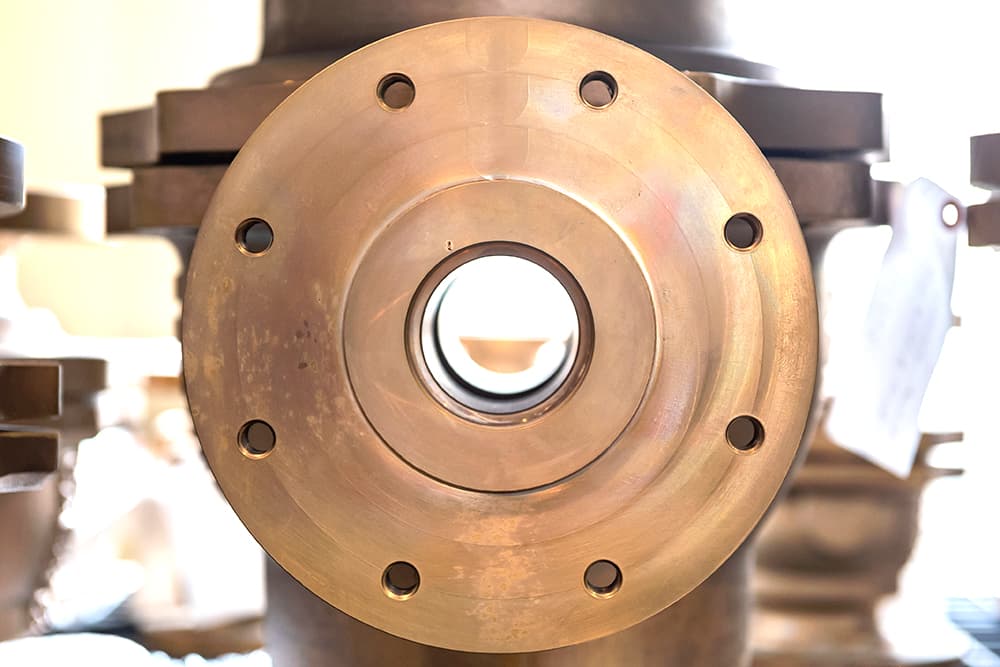

Delivery Record
