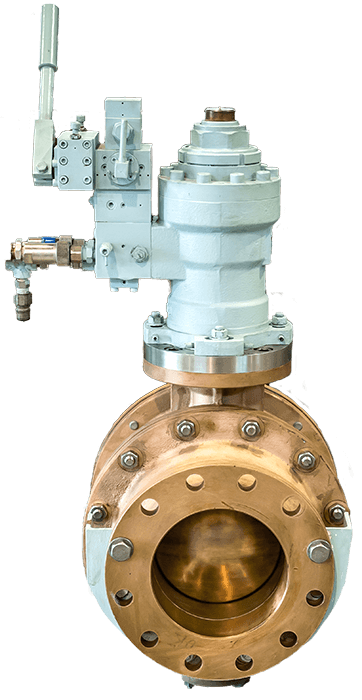

油圧駆動ボール弁
Overview
製品概要
他の弁に比べ圧力損失が小さく、止水性に優れたボール弁に、小型・軽量の油圧アクチュエータ（UTA型トルクアクチュエータ）を組付けた省スペース化に優位なバルブです。
弊社では、耐海水性に優れた青銅製ボール弁と、汎用性のあるステンレス製ボールを取り揃えております。どちらも艦船への搭載実績がございます。
ボール弁のみの耐圧検査の他に、アクチュエータ組付け後の性能作動検査を実施し、アクチュエータメーカーならではの目線で品質を保っております。
標準仕様以外にも、没水・没油仕様への対応も可能です。
また、リミットスイッチや手動操作ユニット等の付属品とのセット販売も承っております。オプションの「遠隔操作器（回転式・往復式）」は下段をご覧ください。
本製品は受注生産品です。価格・納期については弊社までお問い合わせ下さい。
Features
特長
信頼ある実績をもつ油圧ボール弁
特長
小型・軽量かつ高トルク
流量調整によるスピード調整が容易
取付方向の制限無し
側での手動操作可能
セット製品 = UTA型トルクアクチュエータ + ボール弁
Specifications

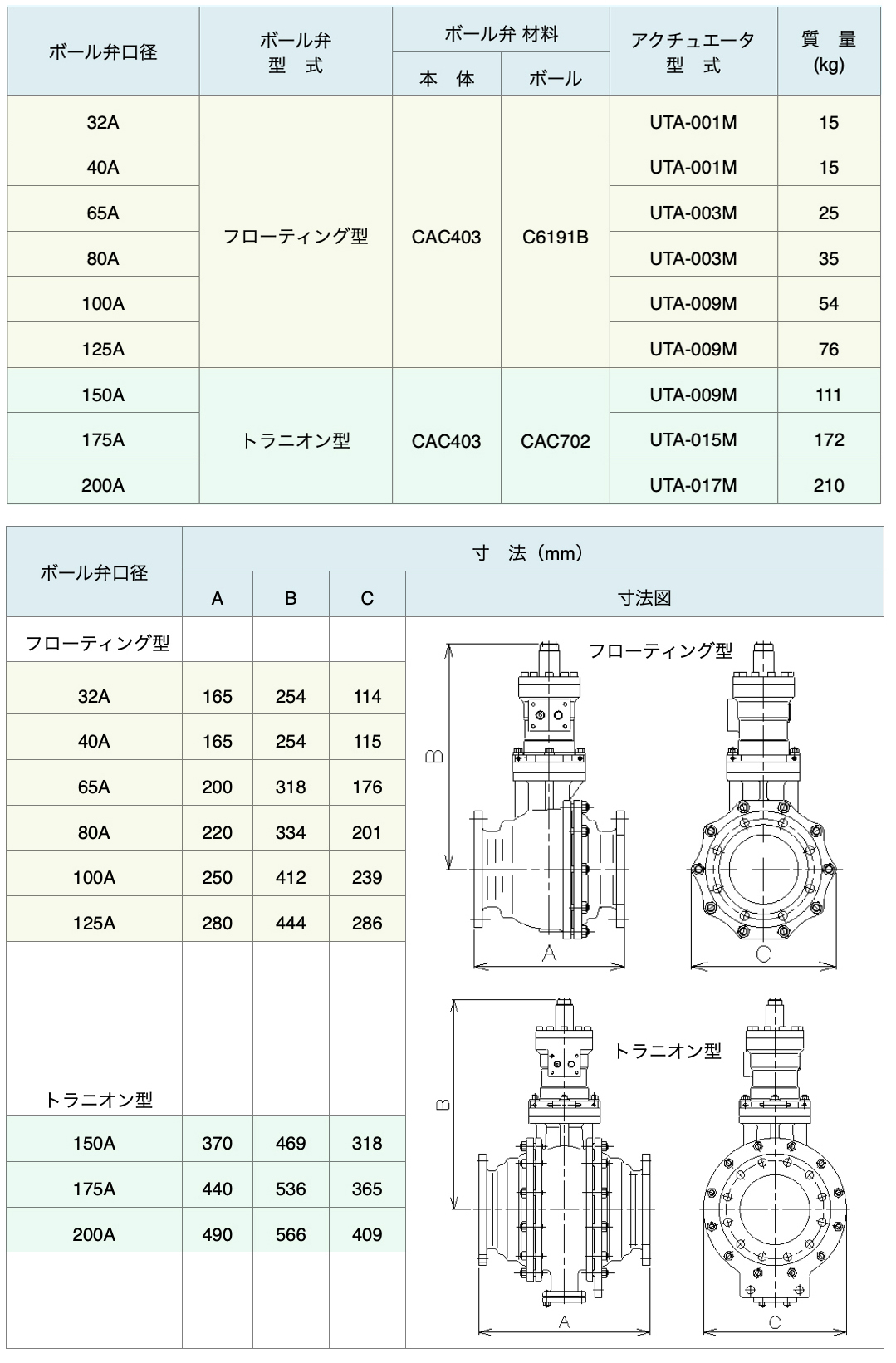

仕様例
【セットアップ】 油圧アクチュエータ ＋ ボール弁
●本表は予告なく変更することがありますので、ご了承下さい。●性能は代表値を示します。●表記以外のトルク、回転角度をお求めの場合は、別途ご相談下さい。
Components
製品構成
アクチュエータUTA型トルクアクチュエータ
揺動型：メス軸
UTA型トルクアクチュエータは、ねじ機構付きピストンによりトルクを発生させ、所定の角度で回転できる揺動型油圧アクチュエータです。小型・軽量の上、高いトルクを発生させるため、様々な設備、機器の駆動部に活用されています。
標準仕様以外にも、回転角度の変更や、没水・没油仕様への対応も可能です。
また、リミットスイッチや各種弁ならびに手動操作ユニット等の付属品とのセット販売も承っております。
本製品は受注生産品です。価格・納期については弊社までお問い合わせ下さい。
小型・軽量かつ高トルク
流量調整によるスピード制御が容易
取付方向の制限無し
難燃性 水・グリコール系作動液「ハイドールCB-1」使用可能
バルブ・弁ボール弁
海上自衛隊艦艇において多数採用いただいており、
電動油圧アクチュエータ・電動アクチュエータ・油圧アクチュエータ（UTA型トルクアクチュエータ）により開閉することが可能です。
耐海水性に優れた青銅製ボール弁と、汎用性のあるステンレス製ボール弁を取り揃えております。また口径により、フローティング型とトラニオン型の２種類がございます。
本製品は、駆動装置とセットでの取り扱いとなります。詳細は下段の「関連するセット製品」をご覧ください。
流体抵抗が小さい
ソフトシール構造により封止性が高い
90°回転式で開閉操作が容易
アクチュエータの取付による、機力化・自動化が容易
取付向きに制限無し
形状がコンパクト
メンテナンスが容易
Option
遠隔操作器
