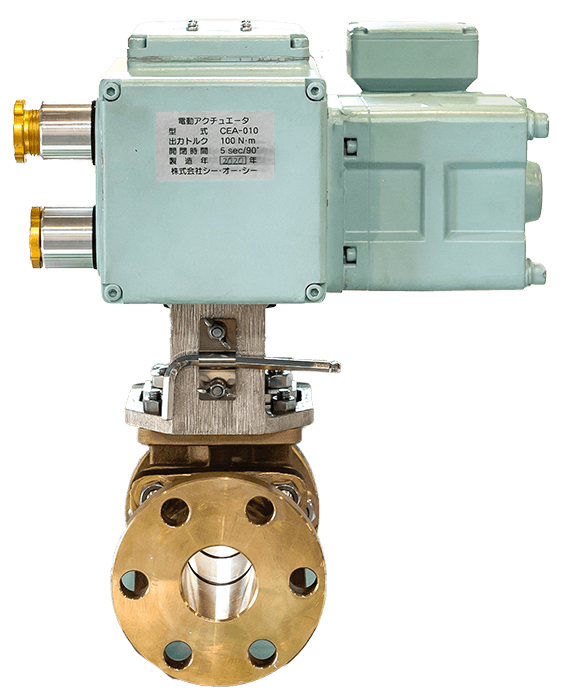

電動駆動ボール弁
Overview
製品概要
他の弁に比べ圧力損失が小さく止水性に優れたボール弁に、電動アクチュエータを組付けた、省スペース化に優位な自動弁です。
集中コンソールやPCからの遠隔操作と、機側での操作の両方が可能です。
弊社では、耐海水性に優れた青銅製ボール弁と、汎用性のあるステンレス製ボール弁を取り揃えております。
ボール弁のみの耐圧検査の他に、アクチュエータ組付け後の性能作動検査を実施し、アクチュエータメーカーならではの目線で品質を保っております。
本製品は受注生産品です。価格・納期については弊社までお問い合わせください。
Features
特長
圧力損失が小さく止水性に優れ、省スペース化に優位な自動弁
特長
軽量・コンパクト
アクチュエータのケーシングやカバーはアルミ合金鋳物を使用して軽量化を実現。 また、減速機付モータ ＋ ウォームギヤ機構で単純コンパクト設計。
低振動・低駆動音
取付方向の制限無し
電源喪失時も手動で操作が可能
セルフロック機構
ウォーム減速機構なので出力軸がセルフロック。弁の緩みを防止。
メカニカルストッパ
開閉端のメカニカルストッパで回り過ぎを防止。
セット製品 = 電動アクチュエータ + ボール弁
Specifications

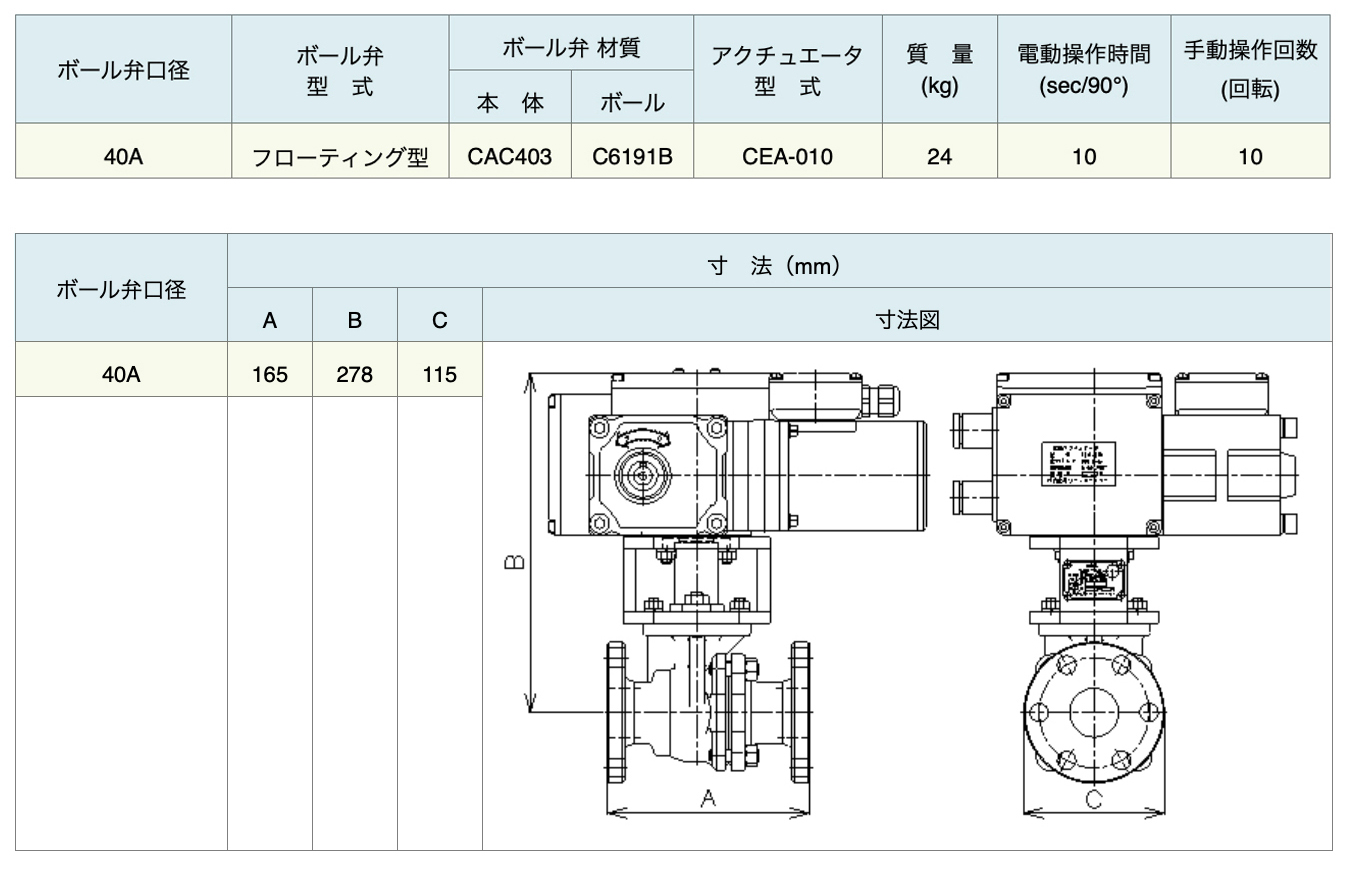

仕様例
【セットアップ】 電動アクチュエータ ＋ ボール弁
●本表は予告なく変更することがありますので、ご了承下さい。●性能は代表値を示します。●表記以外のトルク、回転角度をお求めの場合は、別途ご相談下さい。
Components
製品構成
アクチュエータ電動アクチュエータ
パートターン型電動アクチュエータです。
小口径のバルブ開閉用に開発致しました。
軽量・コンパクト設計で、省力化・省スペース化に最適です。
本製品は受注生産品です。価格・納期については弊社までお問い合わせ下さい。
軽量・コンパクト・低駆動音設計
ケーシングやカバーはアルミ合金鋳物を使用して軽量化を図り、 減速機付モータ＋ウォームギヤ機構で単純コンパクト設計になっています。 また、モータ駆動音を低減させました。
取付方向の制限無し
電源喪失時も手動で操作が可能
セルフロック機構
ウォーム減速機構なので出力軸がセルフロックします。
メカニカルストッパ
開閉端にメカニカルストッパが付いているので、回り過ぎを防止することができます。
開度表示
透明窓の中に二色の円形目盛板が付いているので、開閉状態が確認できます。
バルブ・弁ボール弁
海上自衛隊艦艇において多数採用いただいており、
電動油圧アクチュエータ・電動アクチュエータ・油圧アクチュエータ（UTA型トルクアクチュエータ）により開閉することが可能です。
耐海水性に優れた青銅製ボール弁と、汎用性のあるステンレス製ボール弁を取り揃えております。また口径により、フローティング型とトラニオン型の２種類がございます。
本製品は、駆動装置とセットでの取り扱いとなります。詳細は下段の「関連するセット製品」をご覧ください。
流体抵抗が小さい
ソフトシール構造により封止性が高い
90°回転式で開閉操作が容易
アクチュエータの取付による、機力化・自動化が容易
取付向きに制限無し
形状がコンパクト
メンテナンスが容易
