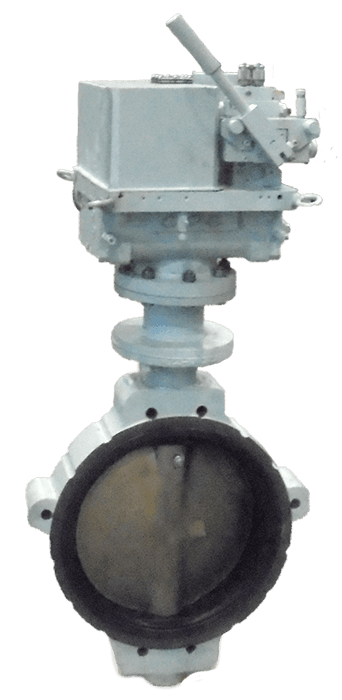

電動油圧駆動バタフライ弁
Overview
製品概要
全開時圧力損失が比較的小さく止水性に優れたバタフライ弁に、電動油圧アクチュエータを組付け、電源スイッチでの遠隔操作を可能としました。
また非常の電源喪失時に備え、手動でポンプを作動させる機側操作器も付属しております。
本製品は、特に大口径のバタフライ弁において、駆動機の小型・軽量化に貢献します。
弊社では、お客様の仕様に適したバタフライ弁を選定致します。
また、バタフライ弁とアクチュエータを組付けて性能作動検査を実施し、アクチュエータメーカーならではの目線で品質を保っております。
本製品は受注生産品です。価格・納期については弊社までお問い合わせください。
Features
特長
特に大口径のバタフライ弁において、駆動機の小型・軽量化に貢献
特長
超小型・軽量
電動油圧方式により超小型軽量化を実現。
油圧配管不要
パワーソース/油圧ユニットを内蔵しており、油圧配管及びフラッシング等の作業が不要。
緊急時手動操作可能
電源喪失時は、機側操作器での手動操作が可能。
低振動・低駆動音
パワーソース/油圧ユニットが超小型の為、駆動音が極めて小さい。
あらゆる方向の装備可能
加圧式の油圧タンクであるため、装備方向に制限がない。
開度表示・リミットスイッチ内蔵・開度指示計（オプション）
省エネ
駆動に必要なのは小型電動機を動かす電力だけのため、小さな電力で操作可能。
セット製品 = 電動油圧アクチュエータ(ラック・ピニオン型) + バタフライ弁（JIS）
Specifications

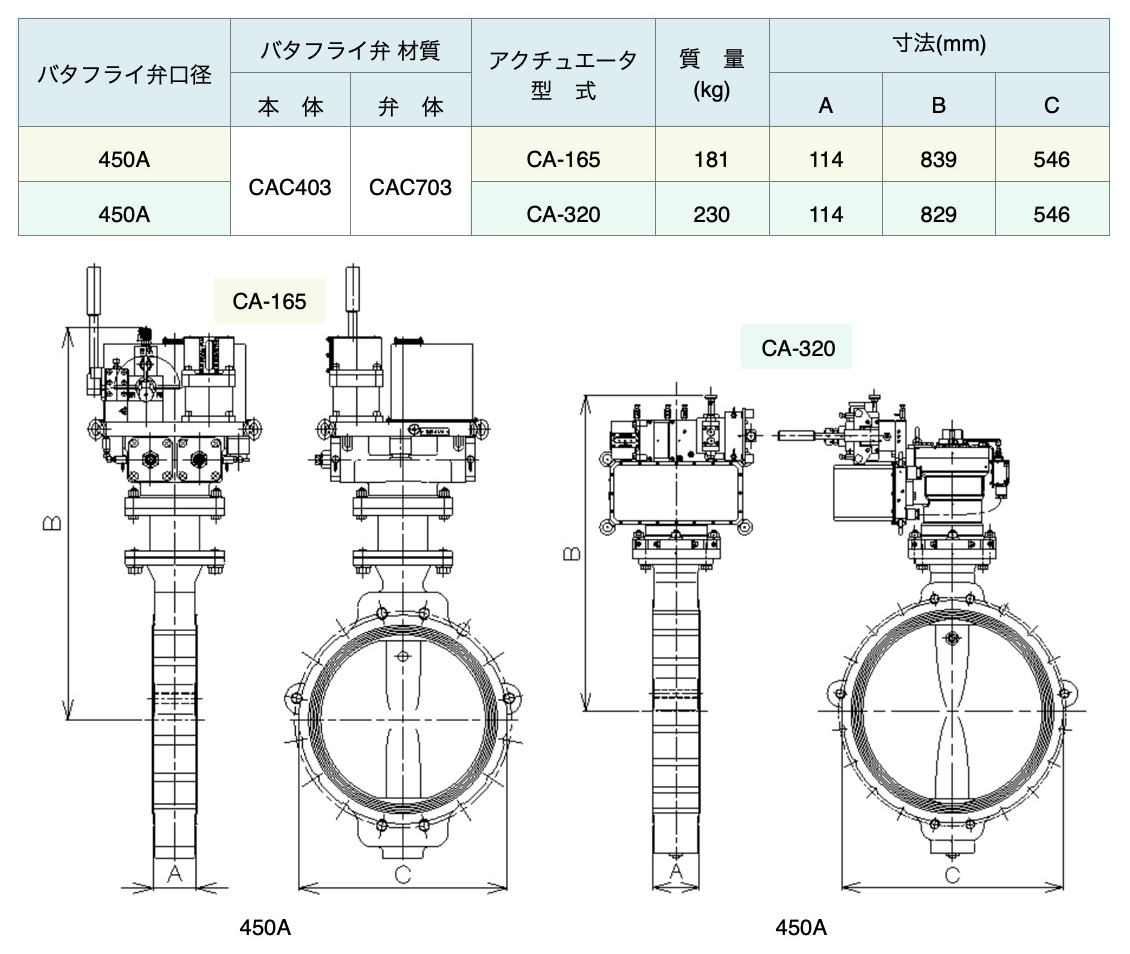

仕様例
【セットアップ】 電動油圧アクチュエータ ＋ バタフライ弁
●本表は予告なく変更することがありますので、ご了承下さい。●性能は代表値を示します。●表記以外のトルク、回転角度をお求めの場合は、別途ご相談下さい。
Components
製品構成
アクチュエータ電動油圧アクチュエータ(ラック・ピニオン型)
電動油圧アクチュエータ（ラック・ピニオン型）は電線のみで設置可能な揺動型油圧アクチュエータです。防衛庁（当時）関係部署より、電線のみでボール弁の遠隔制御が可能で、かつ電源喪失時に手動での弁開閉操作が可能なアクチュエータの開発要請を受け、独自に開発いたしました。
本製品は受注生産品です。価格・納期については弊社までお問い合わせ下さい。
電動モータで油圧ポンプを回転させて油圧力を得る『電動油圧方式』を採用
●外部電源（電線）のみで配置可能 ●必要な油圧源をすべて内蔵しているため、油圧配管・外部油圧源不要 ●油圧駆動のため、小型・軽量・高トルク
超小型の電動ポンプユニットを採用
●低振動・低駆動音・省エネを実現
電源喪失時も手動操作可能
・手動ポンプユニットを内蔵しているため、電源喪失時も手動により被駆動体の操作が可能
取付方向の制限無し
開度表示・リミットスイッチ内蔵
バルブ・弁バタフライ弁（JIS）
全開時圧力損失が比較的小さく止水性に優れたバタフライ弁です。弊社では、お客様の仕様に適したバタフライ弁を選定致します。
また、バタフライ弁とアクチュエータを組付けて性能作動検査を実施し、アクチュエータメーカーならではの目線で品質を保っております。
本製品は受注生産品です。価格・納期については弊社までお問い合わせください。
