UTD型
Overview
製品概要
揺動型：オス軸

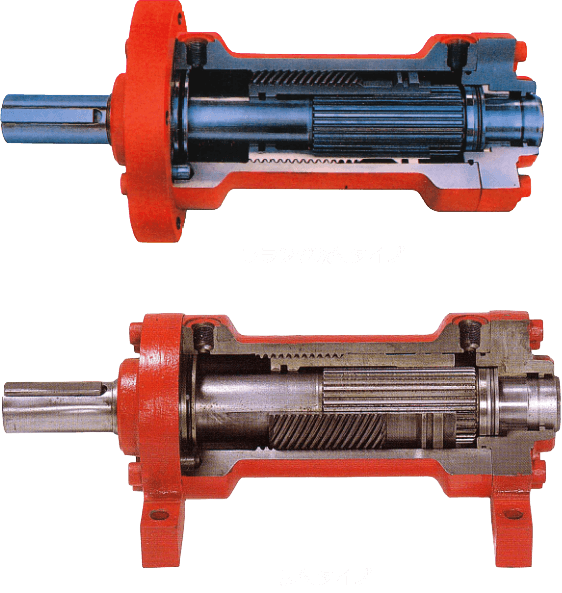

UTD型トルクアクチュエータは、ねじ機構付きピストンによりトルクを発生させ、360°旋回でき、ラジアル/スラスト荷重が受けられる揺動型油圧アクチュエータです。
標準仕様以外にも、回転角度の変更や、没水・没油仕様への対応も可能です。
また、各種弁ならびに手動操作ユニット等の付属品とのセット販売も承っております。
本製品は受注生産品です。納期については弊社までお問い合わせ下さい。
※ラジアル荷重：軸に垂直な方向にかかる荷重
※スラスト荷重：軸方向へに荷重
Features
特長
ラジアル/スラスト荷重に対応可能な油圧ロータリーアクチュエータ
特長
ラジアル/スラスト荷重を許容可能
小型・軽量かつ高トルク
流量調整によるスピード制御が容易
取付方向の制限無し
難燃性 水・グリコール系作動液「ハイドールCB-1」使用可能

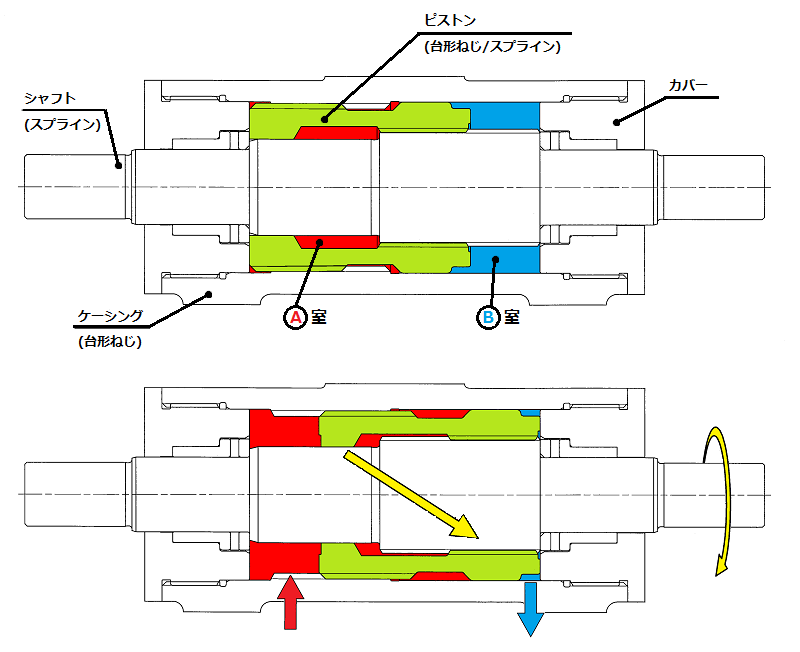

作動原理
- Ａ室に作動油を送り込む
- 油圧力によって●ピストンが押される。（Ｂ室の作動油が押し出される。）
- ピストンがケーシングの台形ねじに沿って回転し、右へ移動する。（油圧力⇒機械力（螺旋運動）への変換）
- ピストンとスプラインで連結されたシャフトが回転し、トルクが発生する。（螺旋運動⇒回転運動への変換）
- ピストン右端がカバーに接触することにより、ストロークエンドとなり作動停止する。Ｂ室に作動油を送り込むことで逆回転のトルクが発生します。
Specifications
仕様例
UTD型トルクアクチュエータ

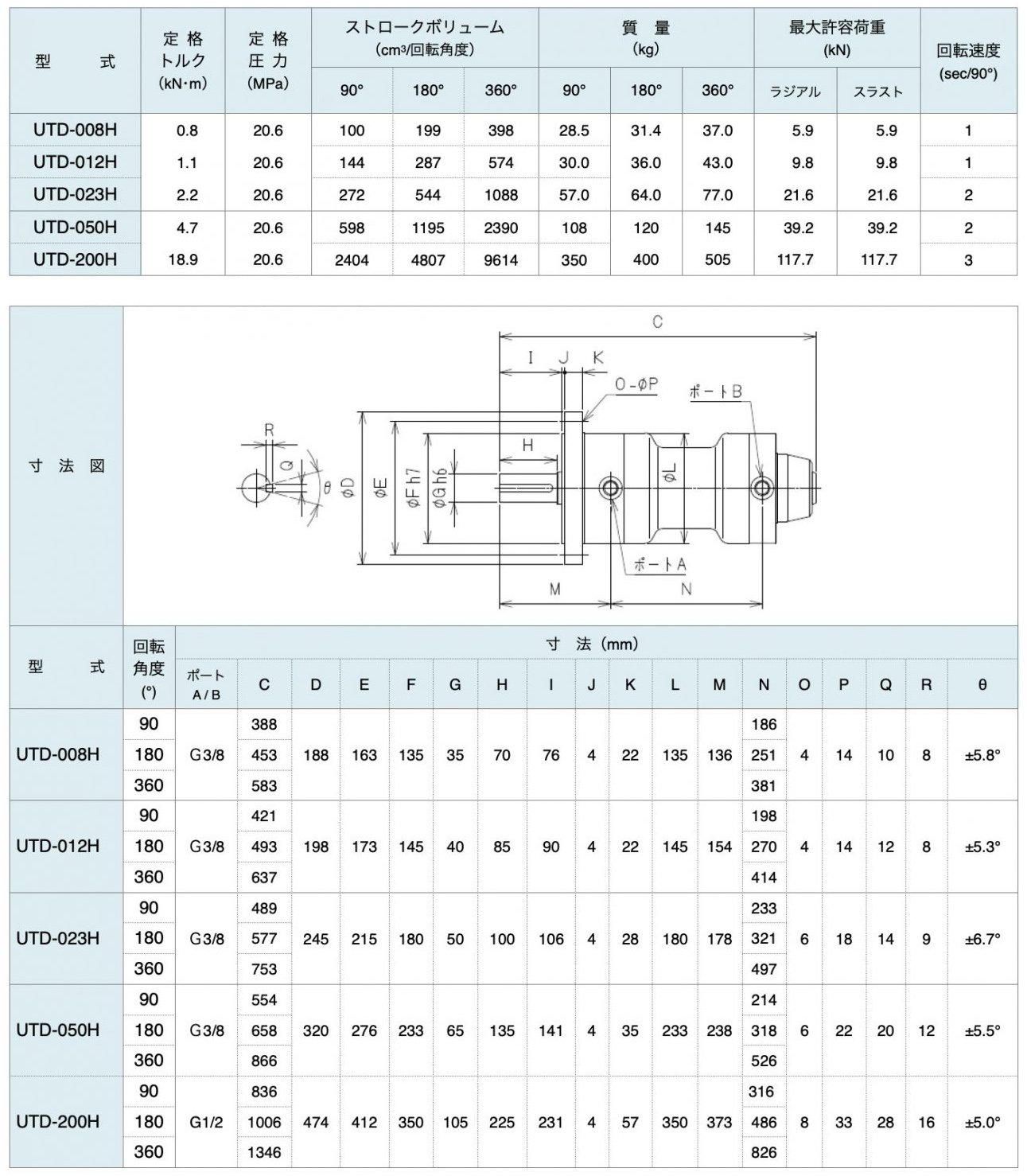

●本表は予告なく変更することがありますので、ご了承下さい。●性能は代表値を示します。●表記以外のトルク、回転角度をお求めの場合は、別途ご相談下さい。
