ラジアル/スラスト荷重を許容できる
油圧ロータリーアクチュエータ

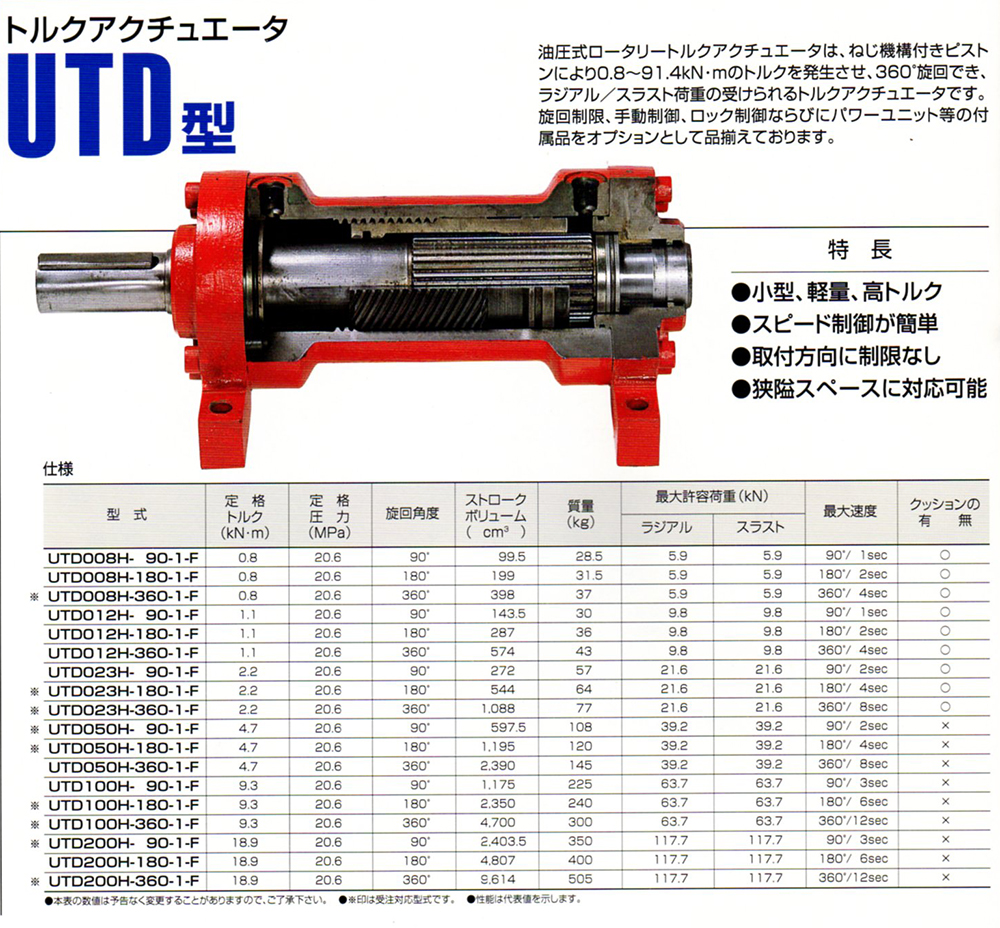

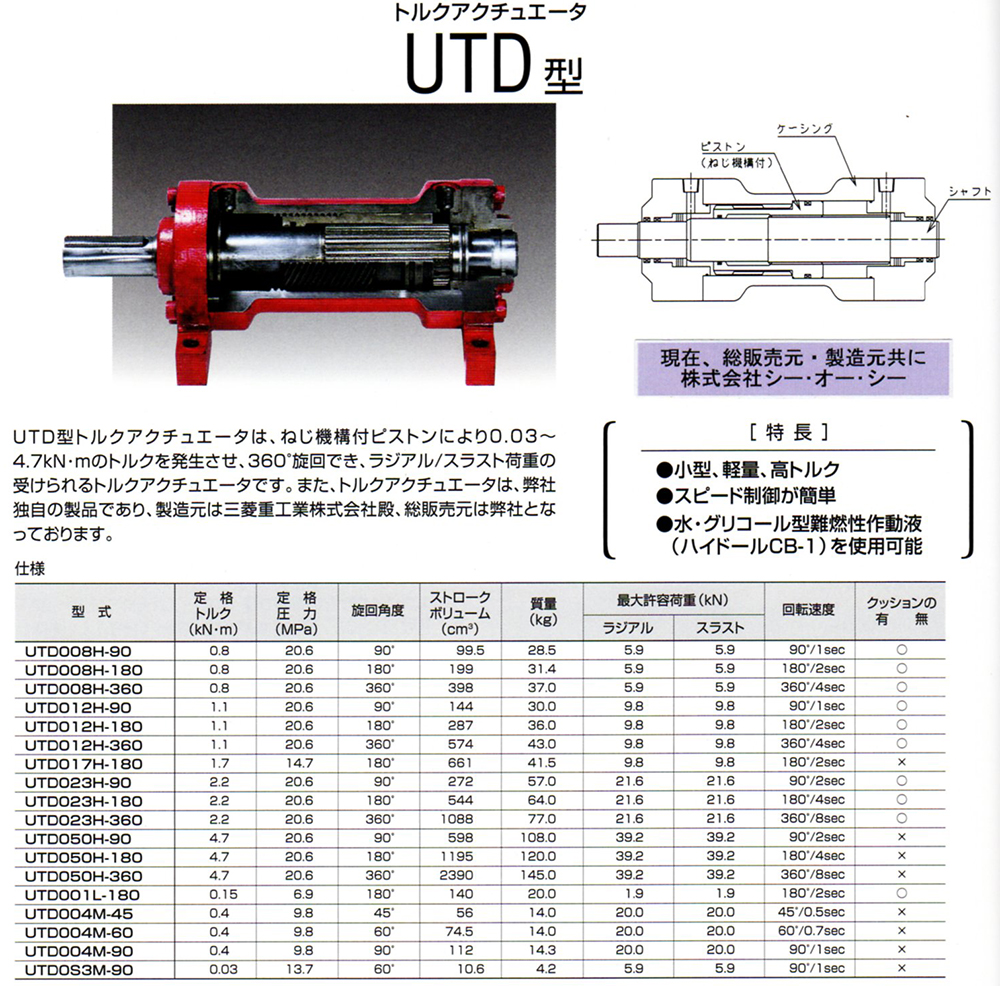

UTD型トルクアクチュエータは、ねじ機構付きピストンによりトルクを発生させ、所定の角度で回転できる揺動型油圧アクチュエータです。
【特長】
1. ラジアル/スラスト荷重を許容可能
2. 小型・軽量かつ高トルク
3. 流量調整によるスピード制御が容易
4. 取付方向の制限無し
5. 難燃性 水・グリコール系作動液
「ハイドールCB-1」使用可能
標準仕様以外にも、回転角度の変更や、没水・没油仕様への対応も可能です。
また、各種弁ならびに手動操作ユニット等の付属品とのセット販売も承っております。
本製品は受注生産品です。
納期については弊社までお問い合わせ下さい。

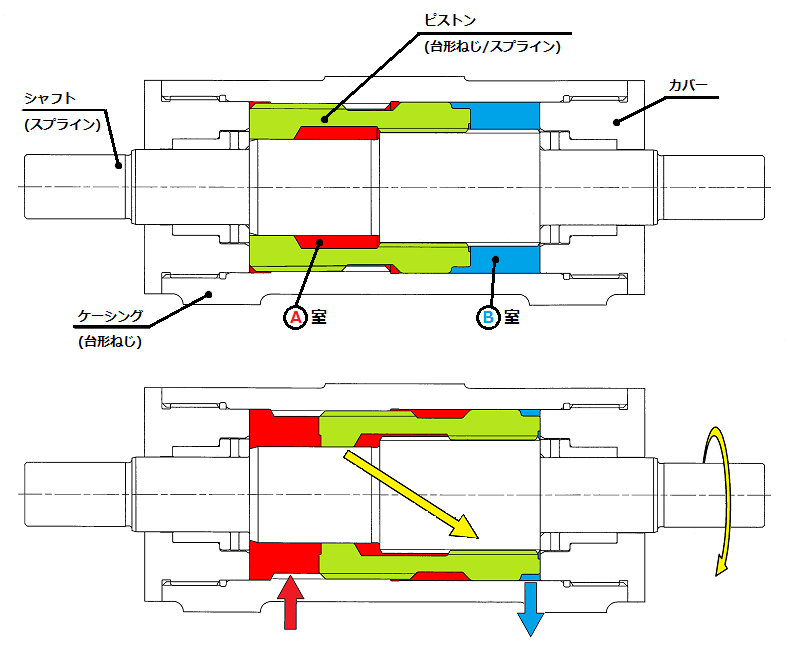

１. Ａ室に作動油を送り込む
２. 油圧力によって●ピストンが押される。
（Ｂ室の作動油が押し出される。）
３. ピストンがケーシングの台形ねじに沿って回転し、右へ移動する。
（油圧力⇒機械力（螺旋運動）への変換）
４. ピストンとスプラインで連結されたシャフトが回転し、トルクが発生する。
（螺旋運動⇒回転運動への変換）
５. ピストン右端がカバーに接触することにより、ストロークエンドとなり作動停止する。
Ｂ室に圧油を送り込むことで逆回転のトルクが発生します。

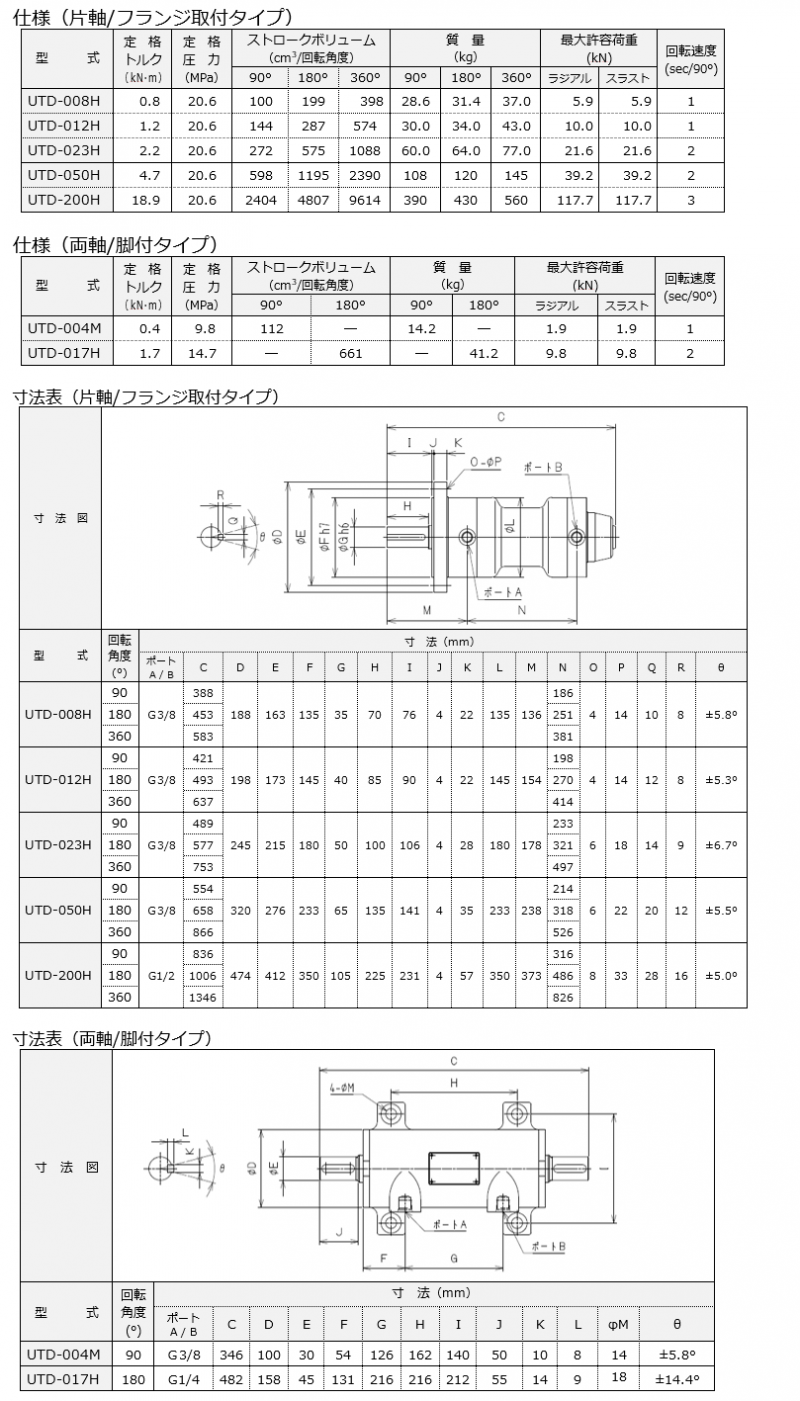

●本表は予告なく変更することがありますので、ご了承下さい。
●性能は代表値を示します。
●表記以外のトルク、回転角度をお求めの場合は、別途ご相談下さい。
●荒天通風弁
UTD型トルクアクチュエータに通風弁を組合わせました。
駆動部が露出しておらず、船上等の海水腐食環境下でも確実な弁開閉が可能です。
オプションとして遠隔手動操作器をセットすることも可能です。
