小型・軽量・高トルクの三拍子が揃った油圧ロータリーアクチュエータ

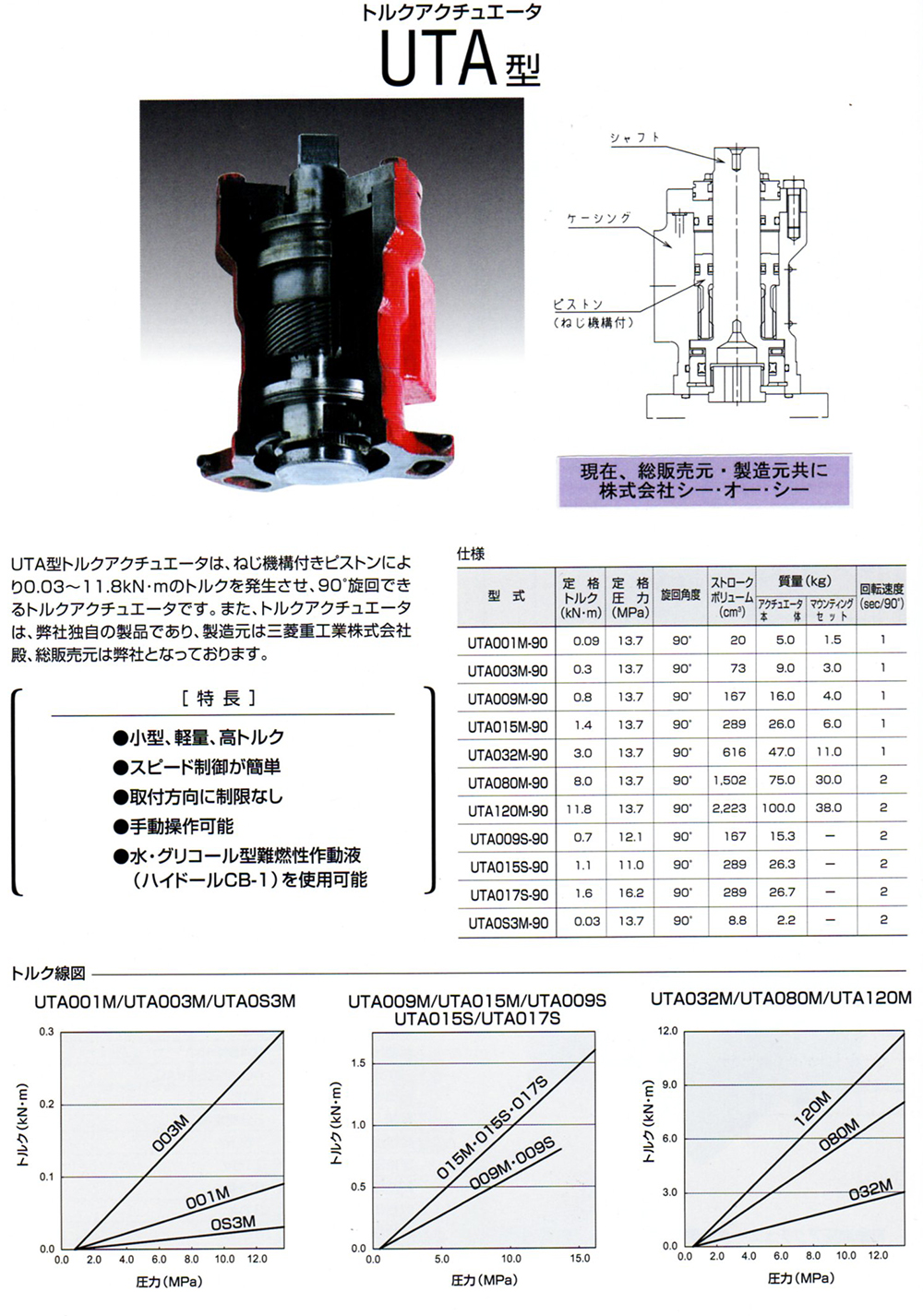

UTA型トルクアクチュエータは、ねじ機構付きピストンによりトルクを発生させ、所定の角度で回転できる揺動型油圧アクチュエータです。
1. 小型・軽量かつ高トルク
2. 流量調整によるスピード制御が容易
3. 取付方向の制限無し
4. 難燃性 水・グリコール系作動液
「ハイドールCB-1」使用可能
標準仕様以外にも、回転角度の変更や、没水・没油仕様への対応も可能です。
また、リミットスイッチや各種弁ならびに手動操作ユニット、電動操作ユニット等の付属品とのセット販売も承っております。
本製品は受注生産品です。
納期については弊社までお問い合わせ下さい。
１. Ａ室に作動油を送り込む
２. 油圧力によって●ピストンが押し上げられる。
（Ｂ室の作動油が押し出される。）
３. ピストンがケーシングの台形ねじに沿って回転し、上昇する。
（油圧力⇒機械力（螺旋運動）への変換）
４. ピストンとスプラインで連結されたシャフトが回転し、トルクが発生する。
（螺旋運動⇒回転運動への変換）
５. ピストン上端がカバーに接触することにより、ストロークエンドとなり作動停止する。
Ｂ室に圧油を送り込むことで逆回転のトルクが発生します。
●本表は予告なく変更することがありますので、ご了承下さい。
●性能は代表値を示します。
●表記以外のトルク、回転角度をお求めの場合は、別途ご相談下さい。
●油圧駆動ボール弁・油圧駆動バタフライ弁
UTA型トルクアクチュエータにボール弁/バタフライ弁を組合わせました。
オプションとしてリミットスイッチ、手動操作ユニット等を取り揃えております。
●電動油圧アクチュエータ
UTA型トルクアクチュエータに電動操作・手動操作可能な
電動油圧ユニットを組合わせました。
